    4 meter akvarium

    Då gick starten för mitt drömakvarium. Eller dröm och dröm. Kan man någonsin få så stort kar man vill?
    I varje fall så stort som jag får plats med i mitt akvarierum. Det kommer ha måtten 4000x800x700 mm (lxbxh) och landar på runt 2240 liter. Kommer att köra med 15 mm glas och en bänk av aluminiumprofiler som måste skruvas ihop i moduler. Blir liksom lite svårt att få in 4 meter bänk genom dörrar och hall. Karet kommer limmas på plats då glaset väger runt 350 kg. Bänken som kommer göras av 80x40x3 mm profiler kommer landa runt hanterliga 64 kg.
    När man leker med såna här volymer och tyngder gick jag loss ingenjörsmässigt så att man förhoppningsvis inte gör bort sig. Kommer ha en säkerhetsfaktor mellan 5 och 10. Det visade sig att M20 bultarna som agerar ställbara tassar är den svagaste länken? Trodde man inte...
    Temat kommer självklart bli syd- och mellanamerika och det kommer även att syltas och saftas fram en hemslaktad bakgrund. Fortsättning följer...

    Klicka på bilden för större version

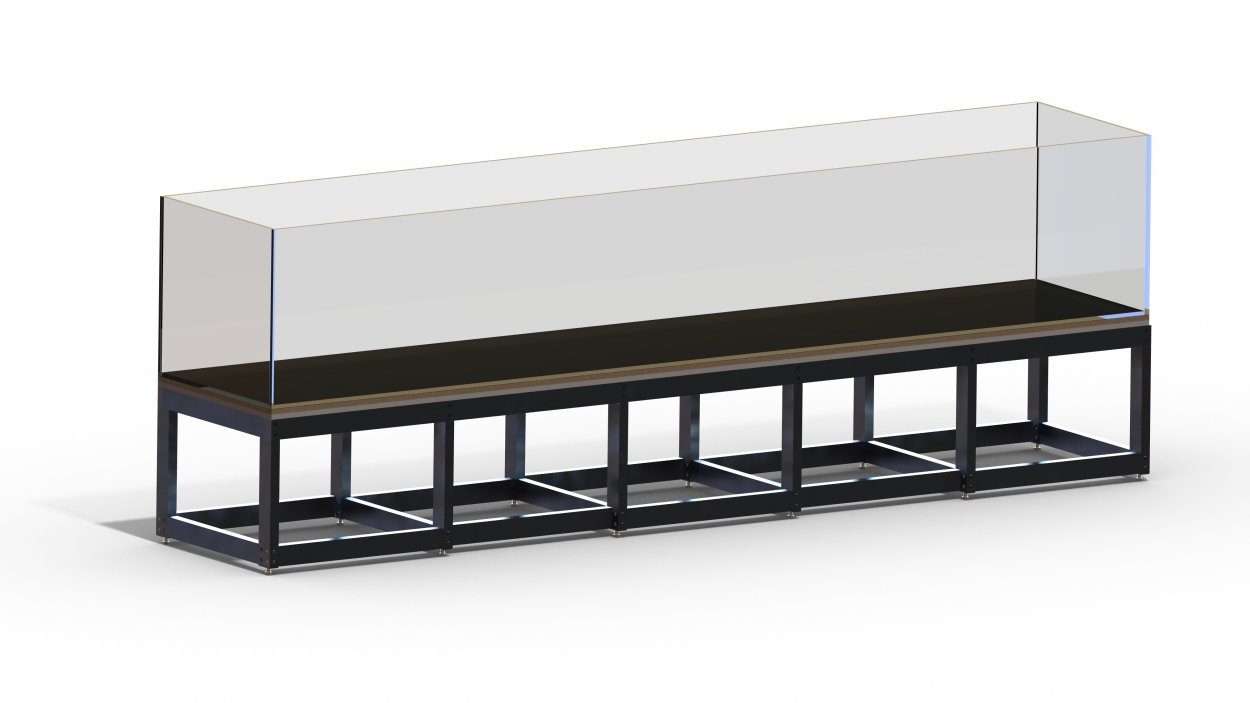

Namn: Akvarium komplett.jpg
Visningar: 1
Storlek: 56,0 KB
ID: 2185240Klicka på bilden för större version

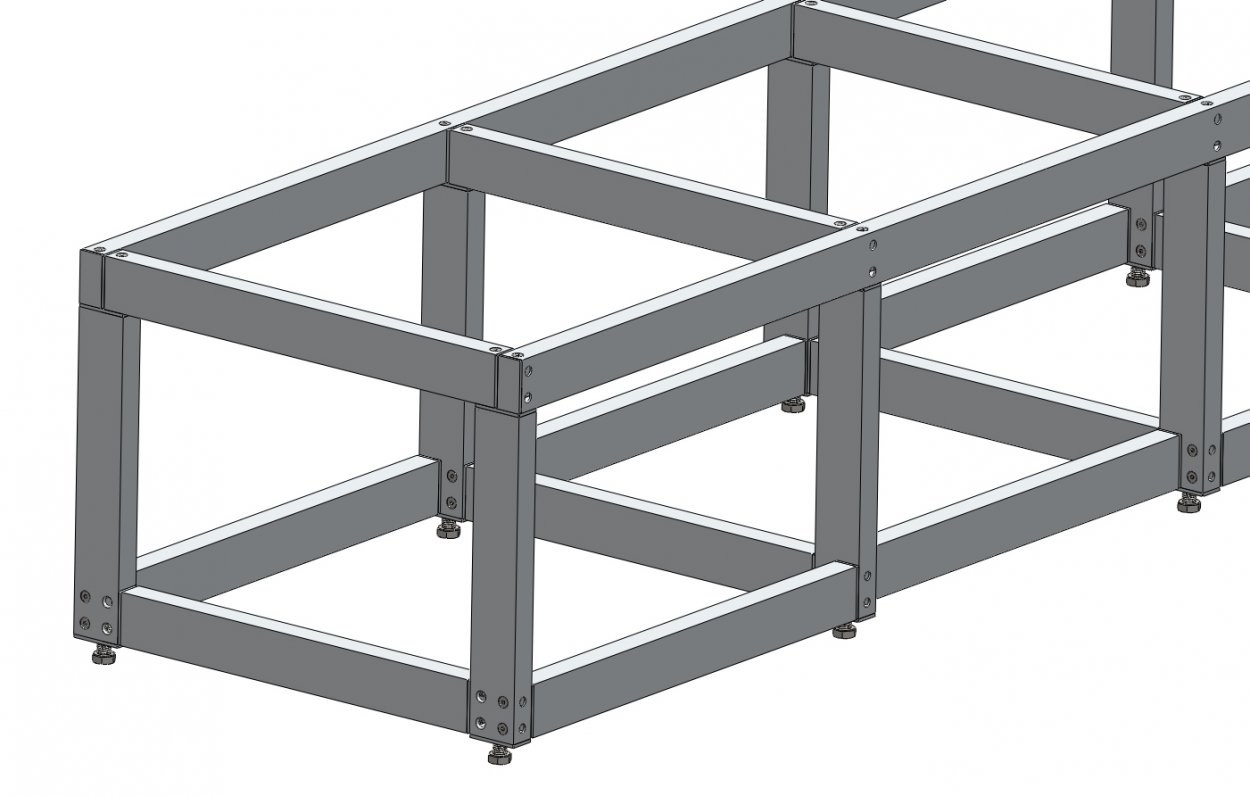

Namn: Akvariebänk 4000x800.jpg
Visningar: 1
Storlek: 93,7 KB
ID: 2185241Klicka på bilden för större version

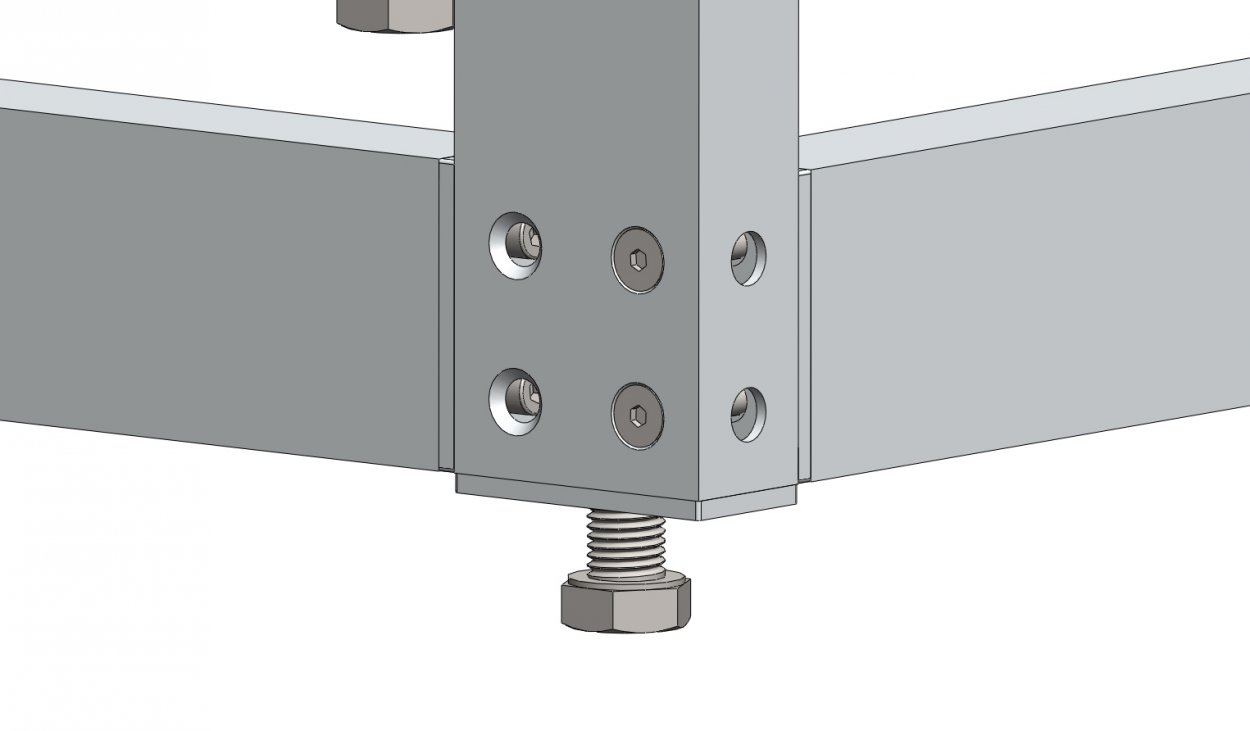

Namn: Akvarium och bänk 4000x800x700 närbild.jpg
Visningar: 1
Storlek: 40,7 KB
ID: 2185242
    Klicka på bilden för större version

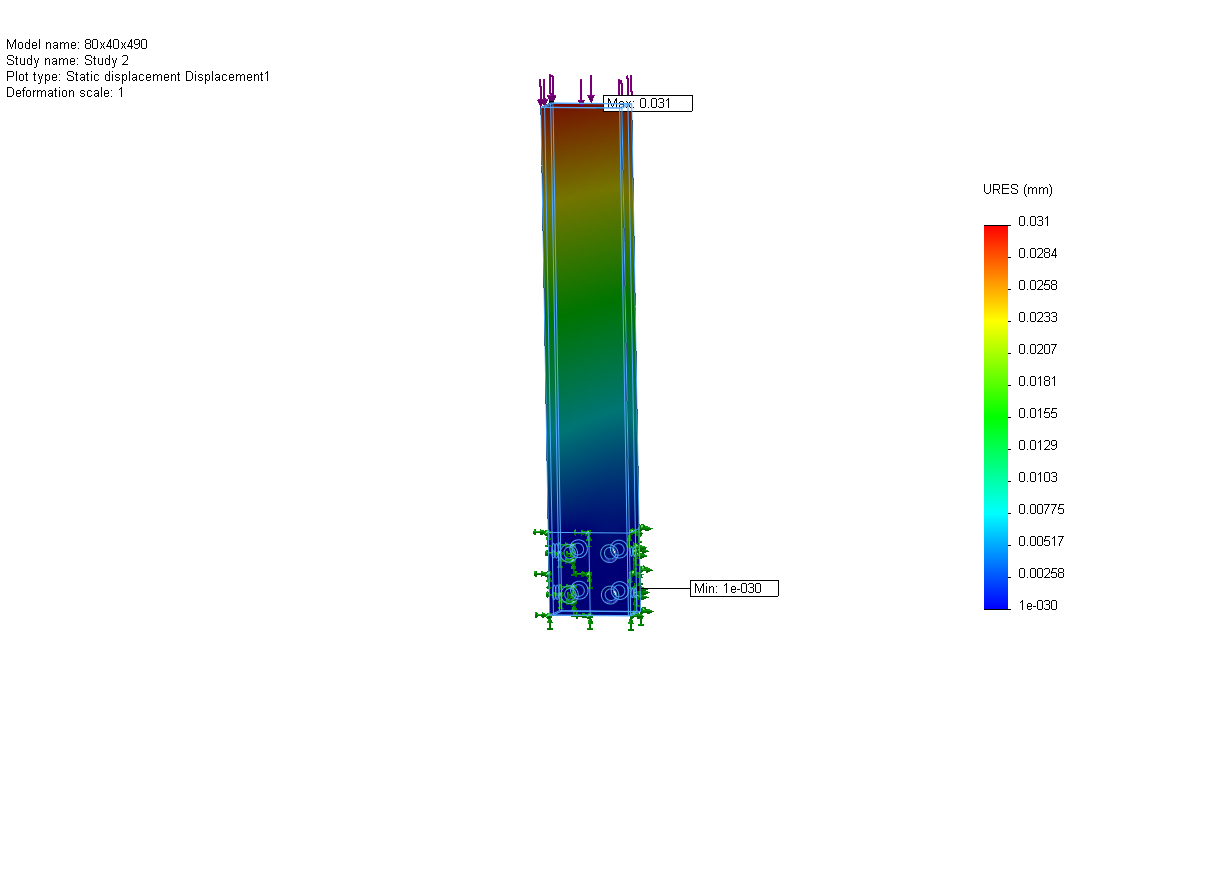

Namn: 80x40x490-Study 2-Displacement-Displacement1.jpg
Visningar: 1
Storlek: 111,5 KB
ID: 2185243Klicka på bilden för större version

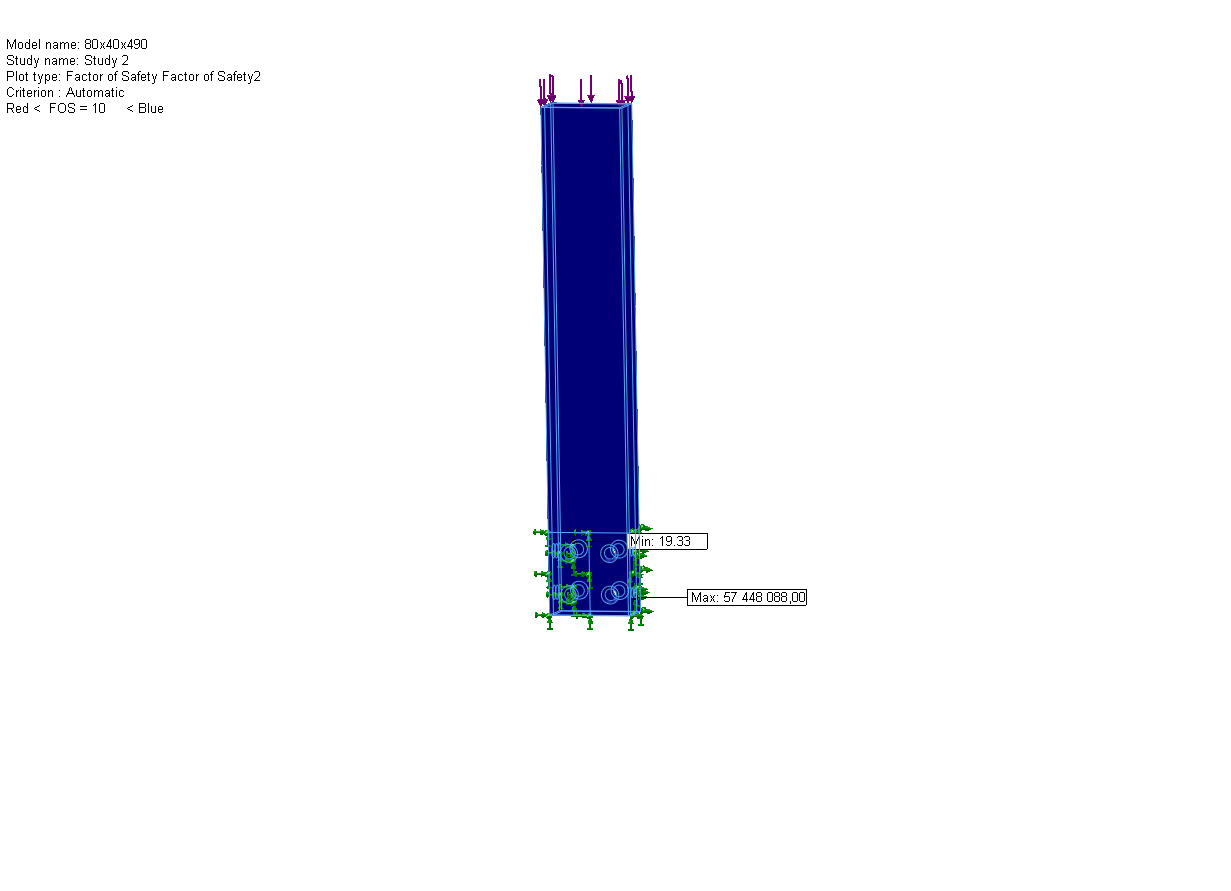

Namn: 80x40x490-Study 2-Factor of Safety-Factor of Safety2.jpg
Visningar: 1
Storlek: 94,7 KB
ID: 2185244Klicka på bilden för större version

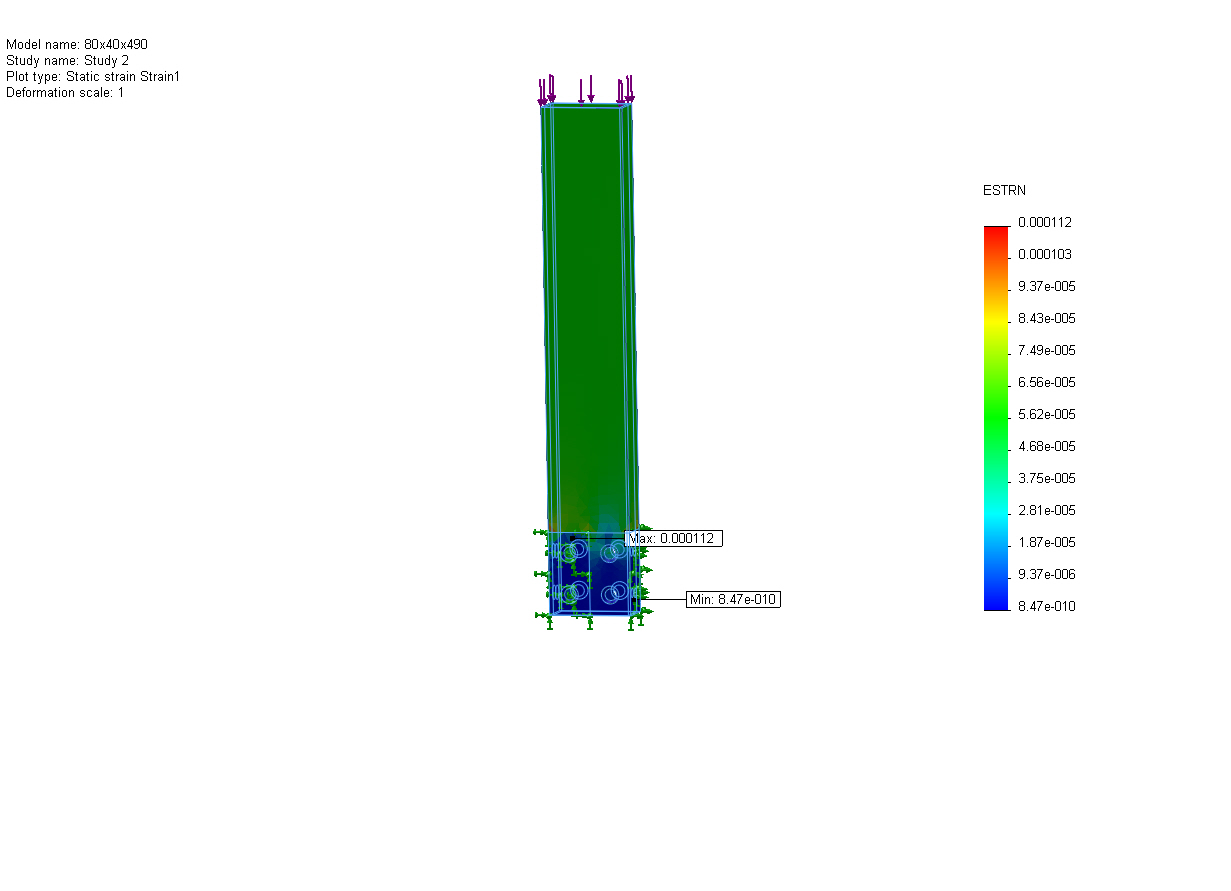

Namn: 80x40x490-Study 2-Strain-Strain1.jpg
Visningar: 1
Storlek: 114,6 KB
ID: 2185245Klicka på bilden för större version

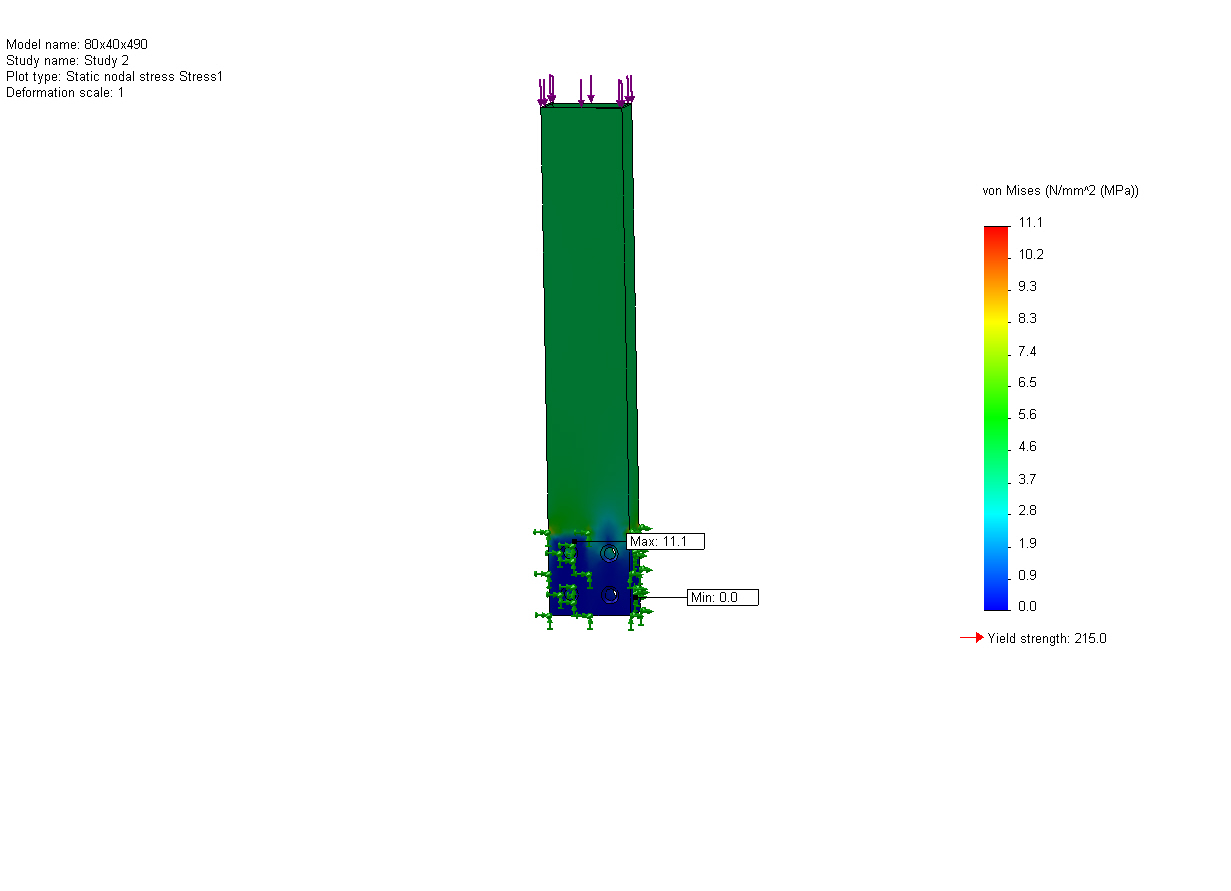

Namn: 80x40x490-Study 2-Stress-Stress1.jpg
Visningar: 1
Storlek: 99,4 KB
ID: 2185246
    Klicka på bilden för större version

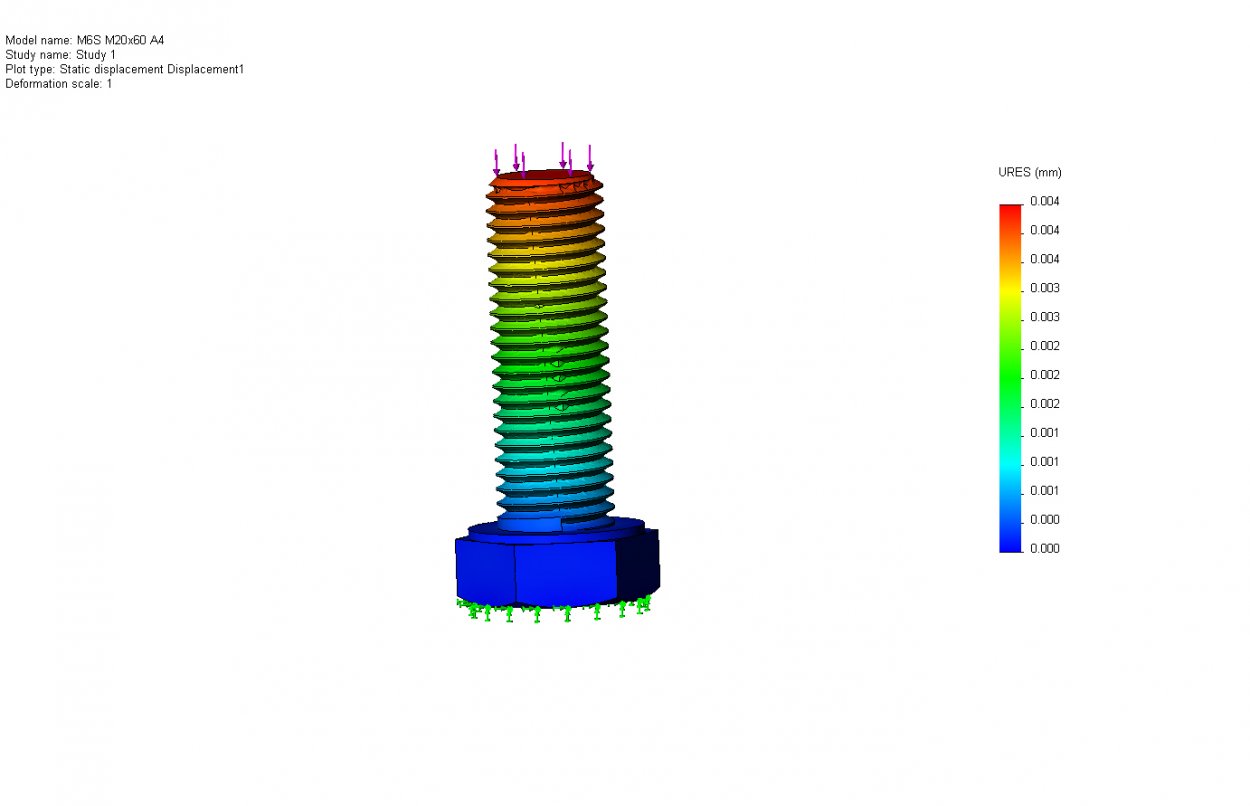

Namn: M6S M20x60 A4-Study 1-Displacement-Displacement1.jpg
Visningar: 1
Storlek: 55,5 KB
ID: 2185247Klicka på bilden för större version

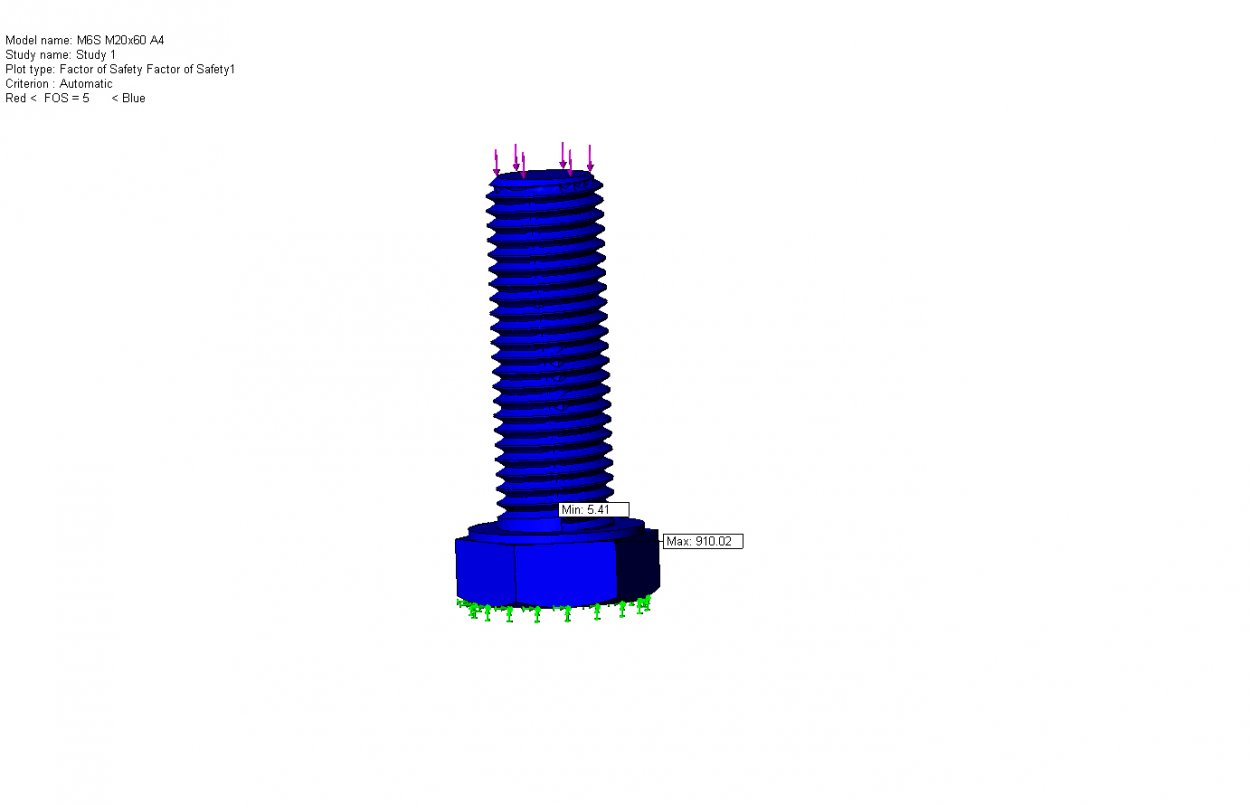

Namn: M6S M20x60 A4-Study 1-Factor of Safety-Factor of Safety1.jpg
Visningar: 1
Storlek: 43,2 KB
ID: 2185404Klicka på bilden för större version

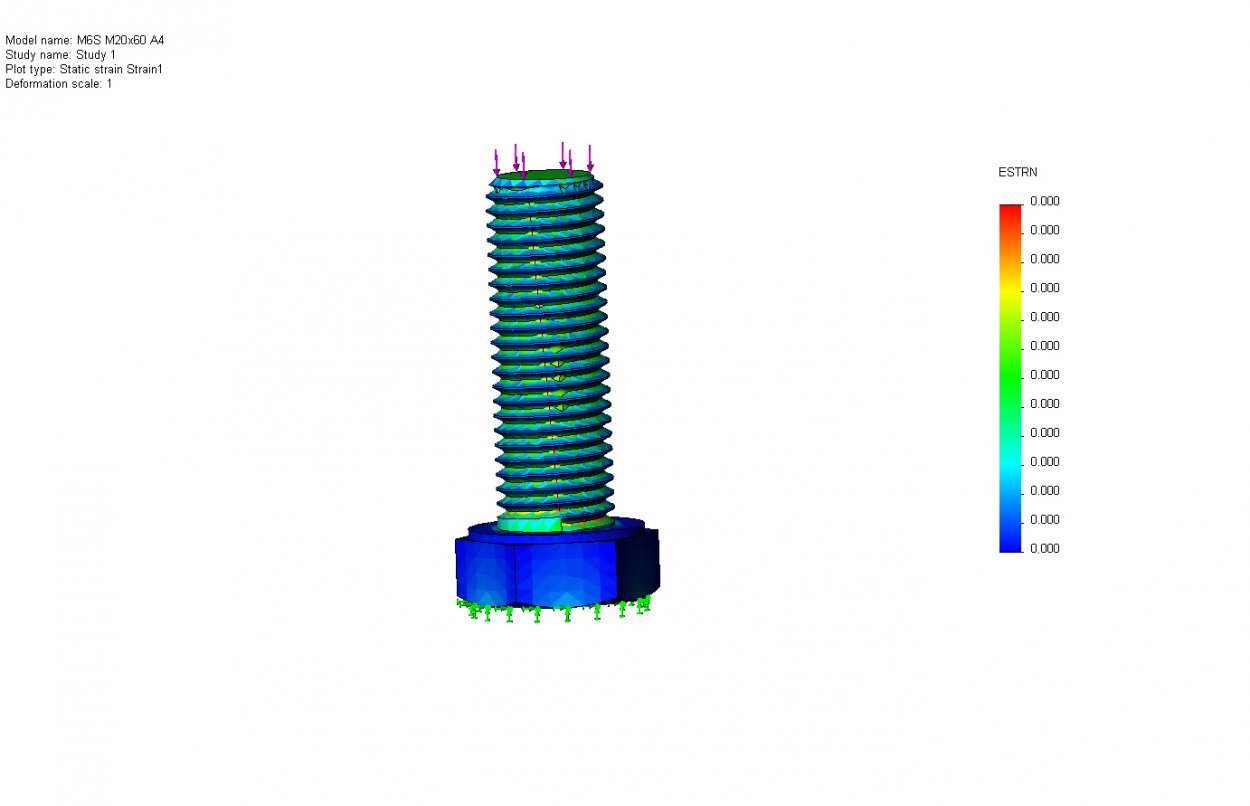

Namn: M6S M20x60 A4-Study 1-Strain-Strain1.jpg
Visningar: 1
Storlek: 57,2 KB
ID: 2185405Klicka på bilden för större version

Namn: M6S M20x60 A4-Study 1-Stress-Stress1.jpg
Visningar: 1
Storlek: 55,6 KB
ID: 2185406
  • Bluewing

    • August 2012
    • 10522

    #2
    Åh vilket projekt. Sånt här imponerar på mig och det ska bli så häftigt att lifta med på din resa. Det är lite som Bryzells kommande kar. En grej man aldrig skulle våga själv men nu får vara med på ett hörn ändå. Kanon
    Juwel Vision Sällskapsakvarium 180L , Juwel Vision 450L Diskus, Juwel Vision 450L Asien/Oceanien
    Juwel Lido 120

    Kommentar

    • Einarsson
      • May 2012
      • 2956

      #3
      Fan vad awesome. Synd att man själv inte har ett 4 meter stort rum. ;(

      Jag antar att det kommer behöva stå på något dock så att inte bultarna borrar ner sig igenom golvet när vikten kommer på.
      350L Diskus

      Kommentar

      • KJE
        • August 2013
        • 1066

        #4
        Härligt projekt! Nästan så att jag börjar fundera på att offra hemmabiorummet för ett monsterakvarium
        Min projekttråd: https://www.zoopet.com/forum/forum/-...rikansk-biotop

        Kommentar

        • Triumph
          • September 2008
          • 295

          #5
          Lifta och lifta. Håll tummarna för att stollens projekt går vägen
          Och tack för tankarna kring golvet. Det kommer bli feta puckar av plast under bultarna.
          Det som oroar mig mest är två ungar på 4 respektive 1.5 år... Vad är det för säkerhetsfaktor på det?
          Tänker i varje falla ta hål i ytterväggen och sätta in en backventil i golvnivå med en diameter på 100 mm samt höja tröskeln in i rummet. Spricker härligheten blir gatan utanför renspolad

          Kommentar

          • Shepard

            • March 2003
            • 13992

            #6
            Ursprungligen postat av Triumph
            Spricker härligheten blir gatan utanför renspolad
            Eller skridskobana om det sker när det är minusgrader Hehe, lycka till hur som helst
            "You can fight like a krogan, run like a leopard, but you'll never be better than commander Shepard" (Miracle of Sound)
            Min profil
            Mitt galleri

            Kommentar

            • Bluewing

              • August 2012
              • 10522

              #7
              Ursprungligen postat av Triumph
              Lifta och lifta. Håll tummarna för att stollens projekt går vägen
              Och tack för tankarna kring golvet. Det kommer bli feta puckar av plast under bultarna.
              Det som oroar mig mest är två ungar på 4 respektive 1.5 år... Vad är det för säkerhetsfaktor på det?
              Tänker i varje falla ta hål i ytterväggen och sätta in en backventil i golvnivå med en diameter på 100 mm samt höja tröskeln in i rummet. Spricker härligheten blir gatan utanför renspolad
              Låter klokt. Limmar du karet själv?
              Juwel Vision Sällskapsakvarium 180L , Juwel Vision 450L Diskus, Juwel Vision 450L Asien/Oceanien
              Juwel Lido 120

              Kommentar

              • Triumph
                • September 2008
                • 295

                #8
                Självklart ska det limmas själv Så att man bara har sig själv att skylla i fall det går åt pipsvängen. Men jag kommer investera i att hyra en elektrisk silkonspruta. Den erfarenheten har man sedan tidigare med värkande underarmar från att limma kar.

                Kommentar

                • Jesper Broman
                  • November 2012
                  • 3445

                  #9
                  Denna tråden har jag lyckats missa på nåt sätt.
                  Häftigt bygge och jag har bara ett krav. Massor med bilder!

                  Kommentar

                  • Einarsson
                    • May 2012
                    • 2956

                    #10
                    Du säger att du ska ha puckar av plast under. Varför inte puckar av gummi då en hockeypuck är rätt billig och lättillgänglig? Lär vara stabilt att stå på. Finns ju även småhockeypuckar (http://www.biltema.se/sv/Fritid/Spor...-junior-14279/) som är typ hälften så stora som en normal.
                    350L Diskus

                    Kommentar

                    • Henrik_A
                      • August 2010
                      • 146

                      #11
                      Inget illa menat men M20 bulten kommer inte vara det klenaste i den bänken, vågar säga att det är det starkaste, bara genom att titta på din ritning.
                      Vad har du räknat på för kvalitet på bult samt alu?
                      Räknar man 12st med ett maximalt utstick på 1cm samt 250kg per bult så viker sig en aluprofil på 40-50cm mycket lättare.

                      För övrigt klockrena mått på karet!

                      Kommentar

                      • Triumph
                        • September 2008
                        • 295

                        #12
                        Ursprungligen postat av Henrik_A
                        Inget illa menat men M20 bulten kommer inte vara det klenaste i den bänken, vågar säga att det är det starkaste, bara genom att titta på din ritning.
                        Vad har du räknat på för kvalitet på bult samt alu?
                        Räknar man 12st med ett maximalt utstick på 1cm samt 250kg per bult så viker sig en aluprofil på 40-50cm mycket lättare.

                        För övrigt klockrena mått på karet!
                        Inte om man ser på de hållfasthetsbäräkningar jag gjort. Du kan se på bilderna med uträkningar. Jag kommer köra bultar med 1.4404 (syrafast).

                        Kommentar

                        • ansjo
                          • November 2005
                          • 29967

                          #13
                          Kul tråd att följa, du har mina tummar hållna med!
                          /Anders

                          Medlem i NCS - givetvis!

                          Kommentar

                          • Triumph
                            • September 2008
                            • 295

                            #14
                            Ursprungligen postat av Einarsson
                            Du säger att du ska ha puckar av plast under. Varför inte puckar av gummi då en hockeypuck är rätt billig och lättillgänglig? Lär vara stabilt att stå på. Finns ju även småhockeypuckar (http://www.biltema.se/sv/Fritid/Spor...-junior-14279/) som är typ hälften så stora som en normal.
                            Du är helt rätt ute. Har sådana i dag och kommer fortsätta med dem. Dom suger ju dessutom inget vatten.

                            Kommentar

                            • Triumph
                              • September 2008
                              • 295

                              #15
                              Ursprungligen postat av shepard
                              eller skridskobana om det sker när det är minusgrader hehe, lycka till hur som helst

                              Kommentar
